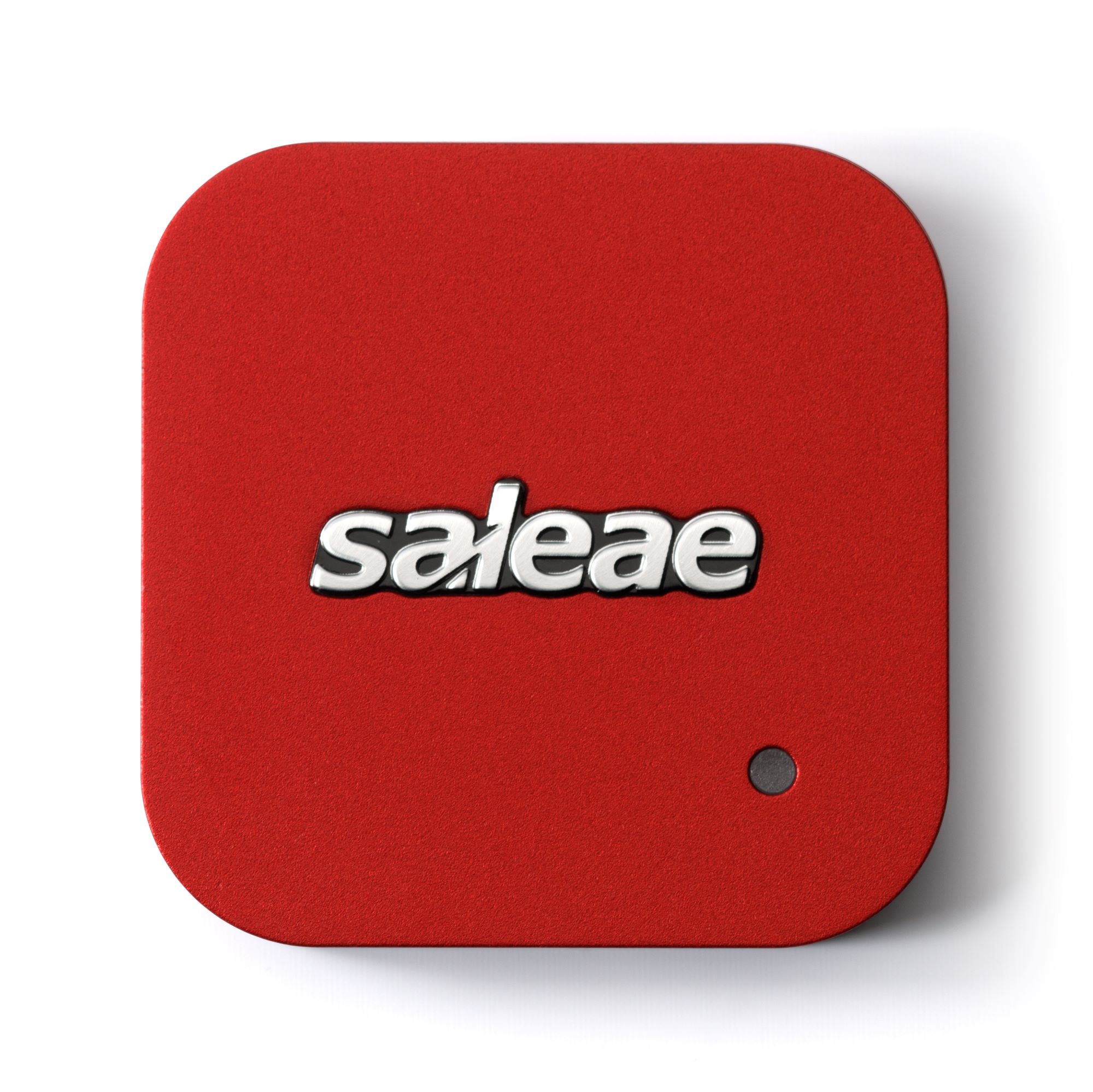

Saleae的邏輯分析儀系列產品，以其小巧的體型，強大的功能，完美的設計，獲得工程師的青睞。
邏輯分析儀非常適合調試嵌入式應用程序
它們通過對連接到被測設備（DUT）的數字輸入進行采樣然后在計算機上顯示記錄來進行操作。 這對于調試各種嵌入式問題非常有用。 例如，如果I2C設備沒有響應，則可以記錄SDA和SCL以查看開始條件，設備地址和ACK / NAK位幀是否正確，對于使用微控制器，FPGA或ARM芯片的任何項目，都是巨大的幫助。

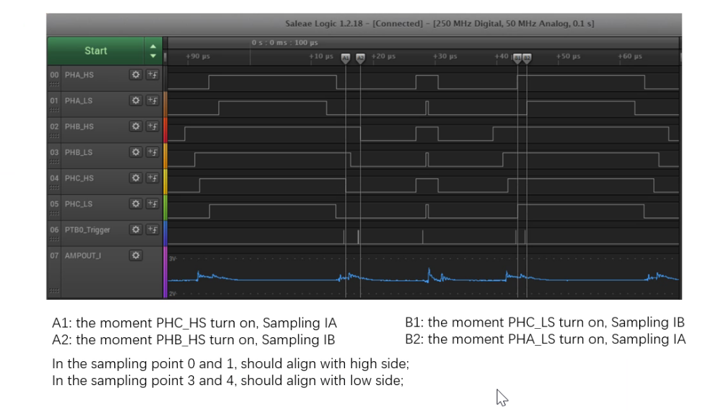

易于使用的軟件
Saleae 邏輯分析儀的設備通過USB連接到您的PC，只需從www.saleae.com下載該軟件。 借助Logic流暢且具有動畫效果的鼠標驅動界面，可以輕松，直觀地瀏覽數據。
支持20多種不同協議的解碼
這意味著當您記錄這些SPI或CAN總線時，您無需盯著轉換和時鐘沿。 相反，只需添加協議解碼器并讀取整個字節的數據，甚至一次讀取一次事件即可。
Saleae Logic Pro 16 USB 邏輯分析儀
|
特性 |
描述 |
|
通道 |
16個數字輸入通道，16個模擬輸入通道（與數字通道共享） |
|
最大采樣速率 |
數字通道：500MSPS@ 4通道， 100MSPS@ 16通道（要求USB3.0） 模擬通道： 50MSPS@ 3通道，12.5MSPS@ 13通道，6.25MSPS@ 16通道 |
|
帶寬 |
數字通道：100MHz@ 500MSPS采樣 模擬通道： 5MHz@ 50MSPS采樣 |
|
觸發方式 |
電平或脈沖觸發 |
|
軟件平臺 |
Windows, Mac and Linux |
|
支持協議 |
Serial, SPI, I2C, Atmel SWI, Biss-C, CAN, DMX-512, HD44780, HDLC, I2S, JTAG, LIN, MDIO, MIDI, Manchester, Modbus, 1-Wire, PS/2 Keyboard & Mouse, SMBus, SWD, Synchronous Parallel, USB, UNI/O |
|
采集深度 |
受限于電腦的存儲器大小和數據記錄密度。 當以50MSPS采樣模擬信號，通常能記錄10-60秒。 只采集數字信號，采樣深度取決于數字信號活動密度。 1MHz SPI超過10分鐘，I2C可有幾小時，9600波特率串行通信可超過1天。 |
|
模擬信號分辨率 |
12 bits, 4.88 mV per LSB |
|
模擬信號輸入范圍 |
-10V to 10V |
|
數字通道支持電平 |
1.2V, 1.8V, 2.5V, 3.3V, 5.0V, RS-232, +12V TTL |
另有8通道產品可選。
更多信息，歡迎來電或來郵咨詢。
